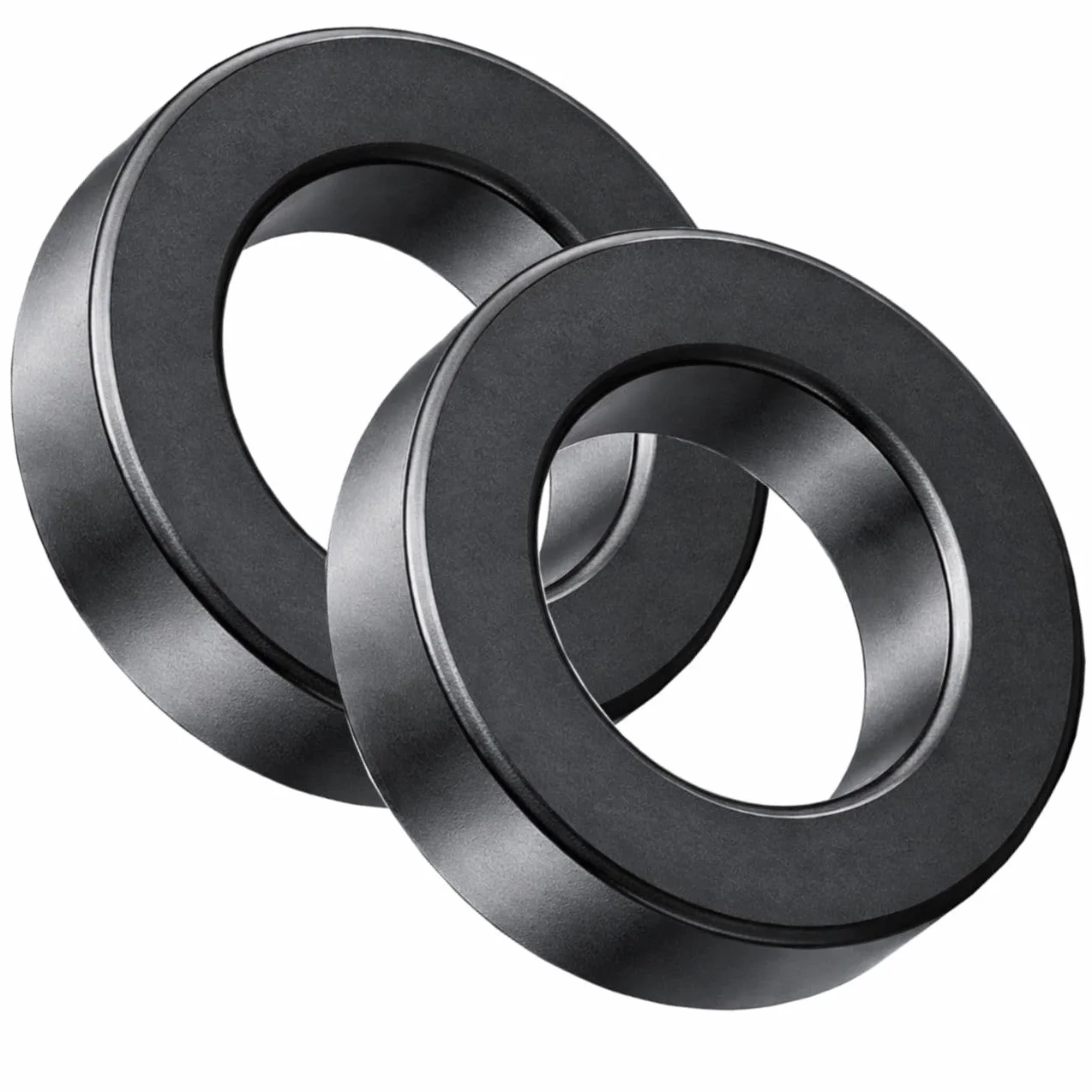

FT114-43 - Anillo toroide con núcleo de ferrita con diámetro interior de 19,1 mm para HF Choke EMV

- Para antiinterferencias EMC y estructuras de RF: el material 43 (NiZn) se utiliza especialmente para suprimir EMI conducidos en el rango de 20 – 250 MHz y también se utiliza para choques de modo común de alta frecuencia, ideal como núcleo de bobinado para conceptos de filtración y antiinterferencias.

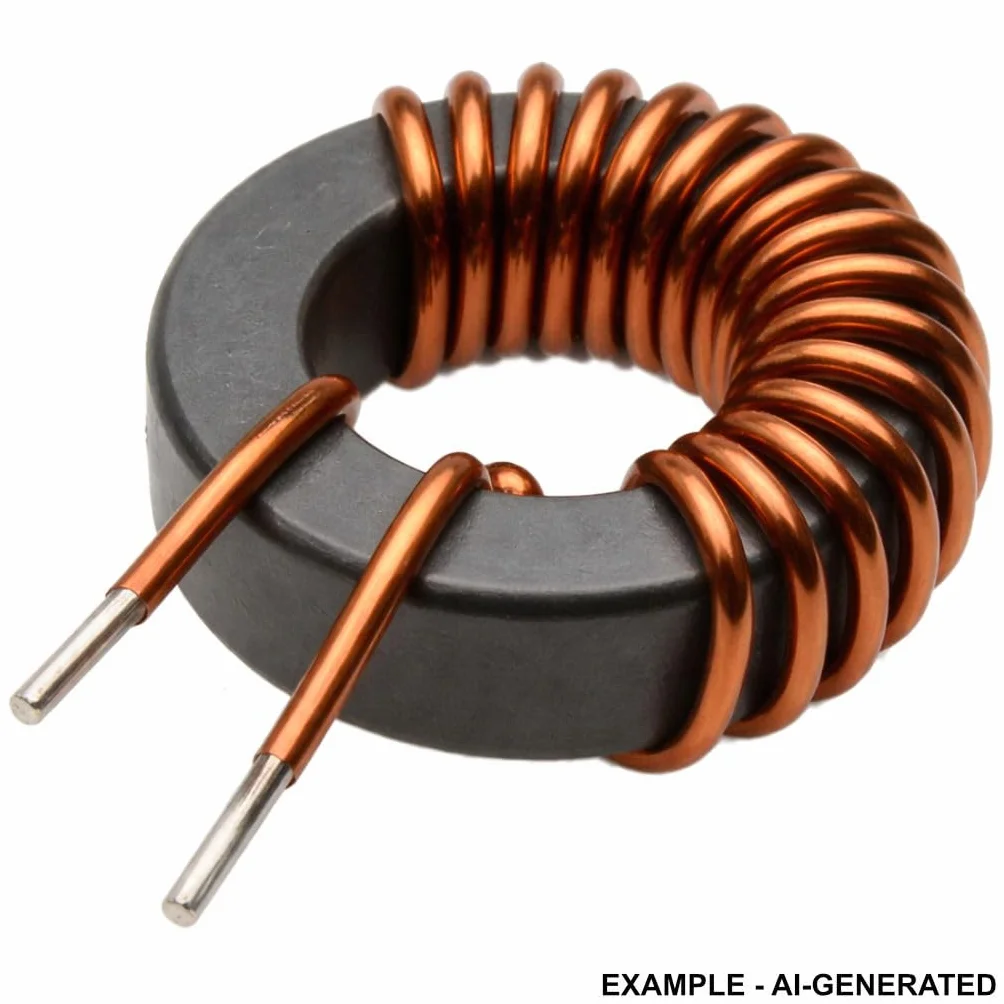

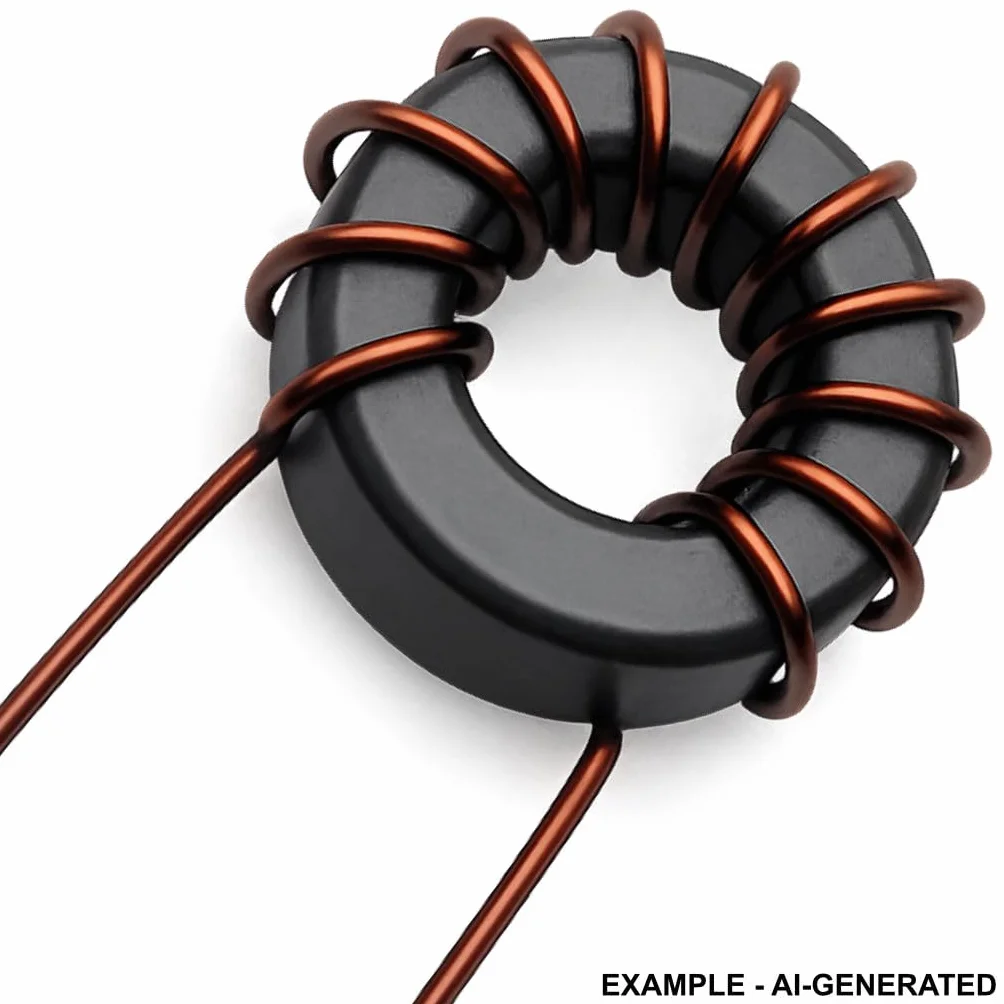

- Comodidad de envoltura en tamaño compacto: 19 mm de diámetro interior ofrece espacio práctico para giros limpios y aislamiento, pero sigue siendo manejable para carcasas pequeñas. Nota: Con cada giro adicional, el espacio interior libre será más pequeño – tener en cuenta al planificar.
- Predecible mediante AL en lugar de "Try & Error": AL 510 nH ±20% a 10 kHz (<10 gauss) – Constante central para bobinados reproducibles; planificar de manera realista la tolerancia en los valores de ajuste.

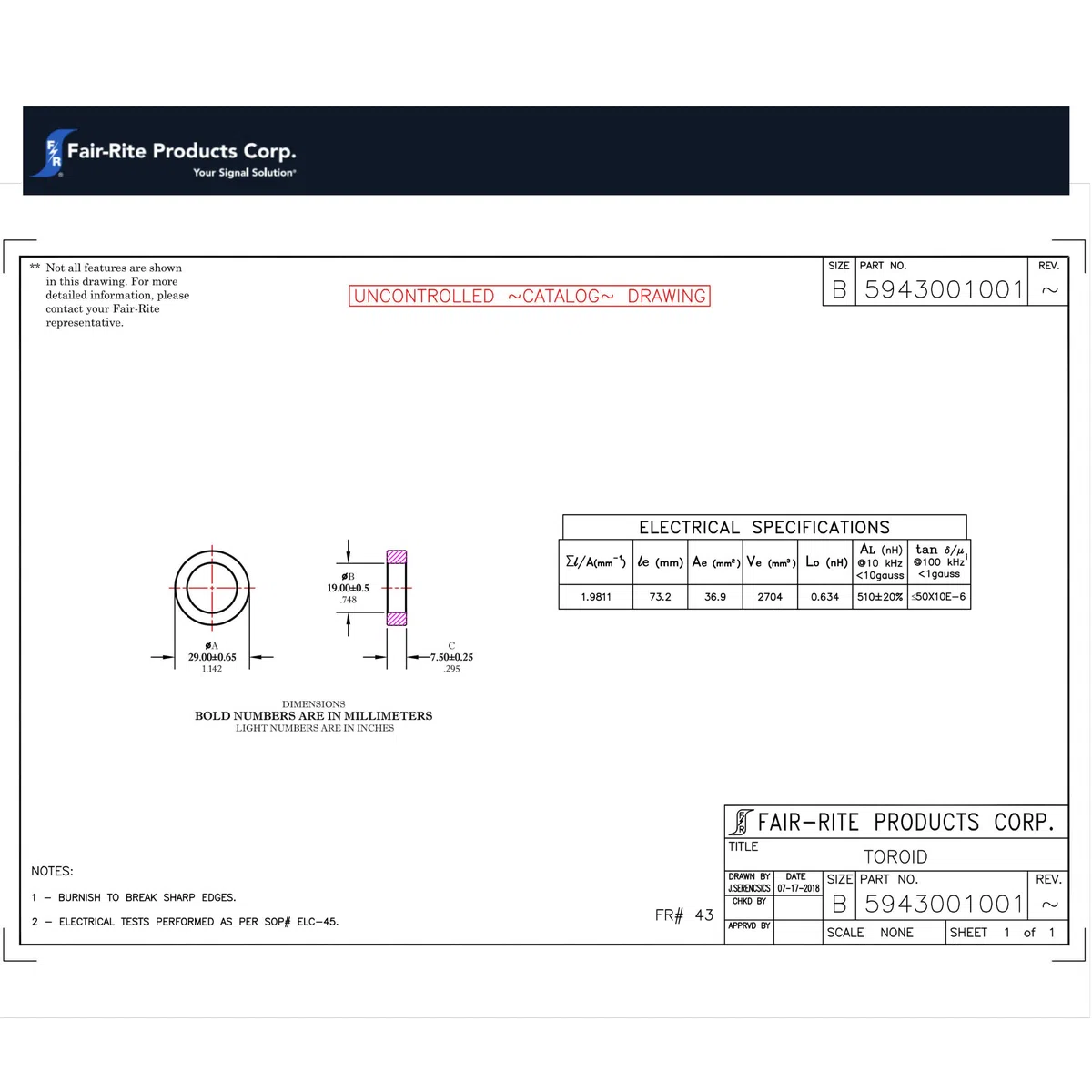

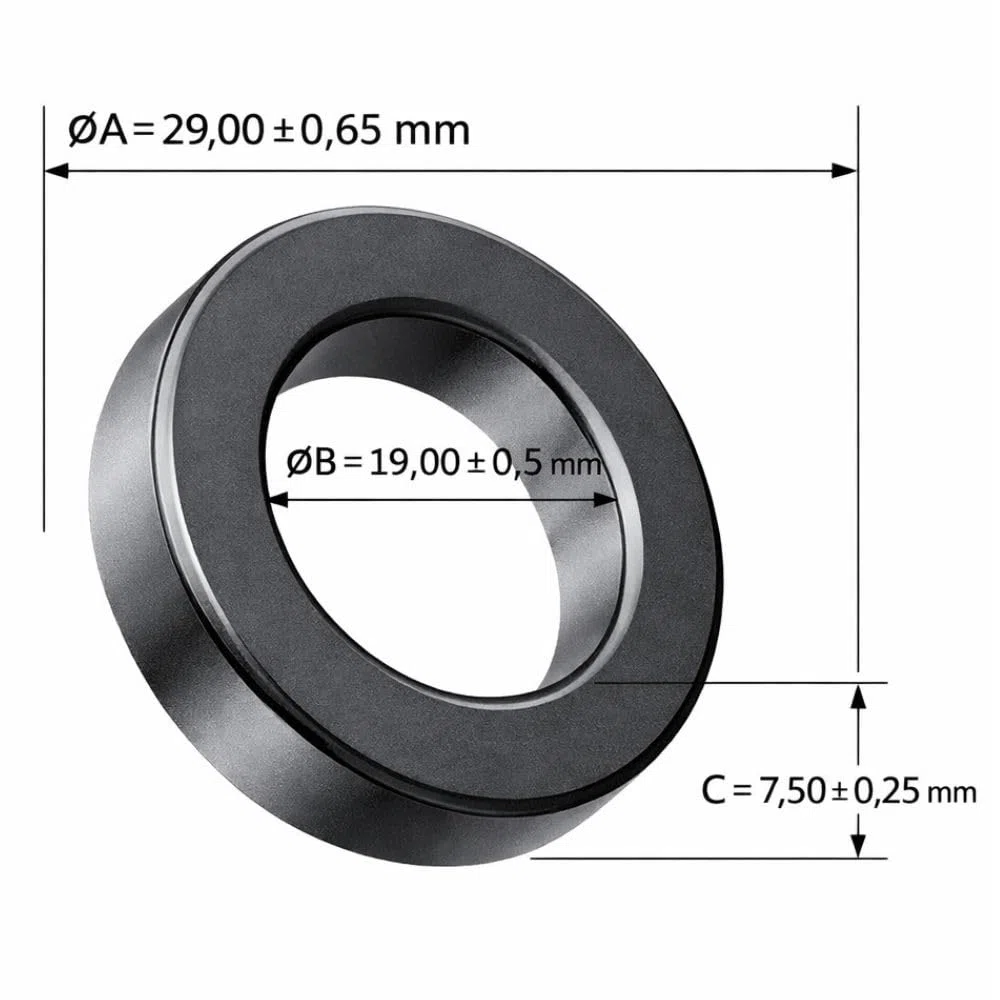

- Ajuste y dimensiones (mm) con tolerancias: diámetro exterior 29,00 ± 0,65, diámetro interior 19,00±0,50, altura 7,50 ± 0,25 – importante si el núcleo debe caber en el soporte/carcasa y desea trabajar mecánicamente limpio.
- Valores básicos para cálculo y documento del proyecto: le 73,2 mm Ae 36,9 mm² Ve 2704 mm³ Lo 0,634 nH 1,9811 mm 1 tan δ/µi ≤ 50 × 100 kHz (<1 gauss).
- Nombre y número de pieza: 2 piezas FT114-43 (también FT-114-43) – Número de pieza del fabricante al final: 5943001001.
