Kit de Transmisor de Media de Radio de 530-1600 KHZ, Transmisor Am Ajustable de 20 a 500 MW, Kit de Transmisor de Bricolaje para Experimentos Escolares

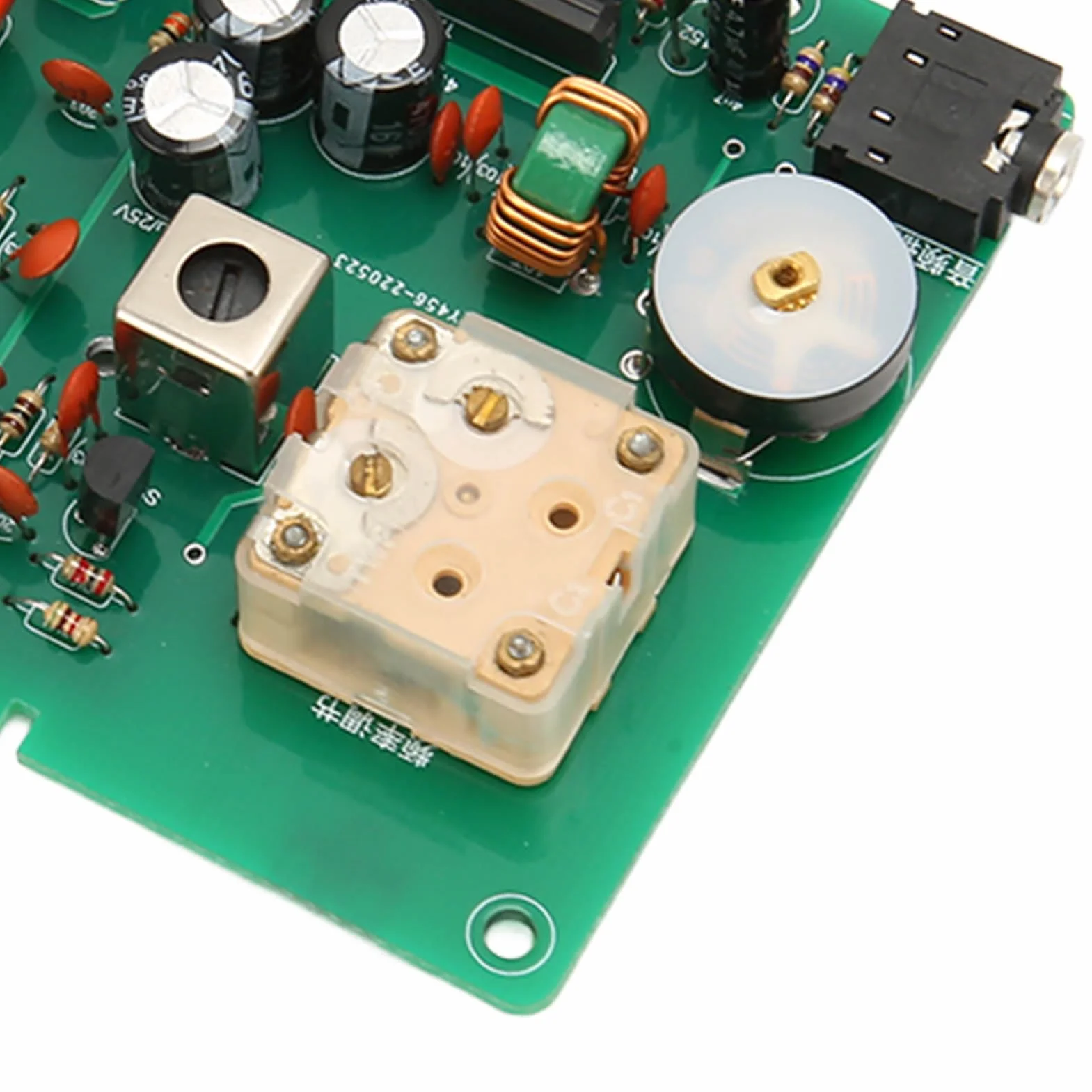

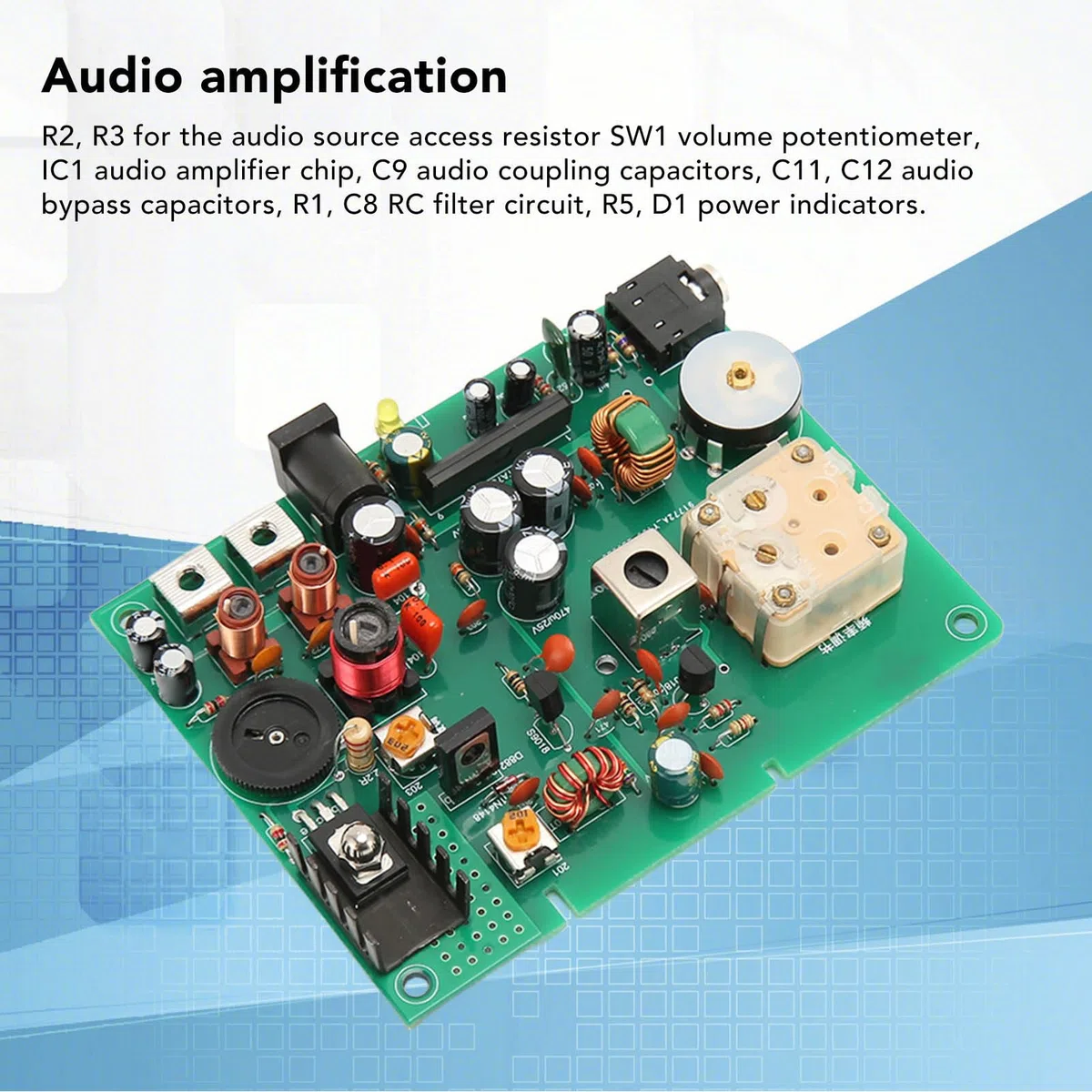

- AMPLIFICACIÓN DE SONIDO: R2, R3 para la resistencia de acceso a la fuente de sonido, potenciómetro de volumen SW1, chip amplificador de sonido IC1, condensadores de acoplamiento de sonido C9, condensadores de derivación de sonido C11, C12, circuito de filtro RC R1, C8, indicadores de potencia R5, D1.
- FUENTE DE OSCILACIÓN: Q1 consta de un circuito de oscilación de transformador de modulación de base común, que genera señales de alta frecuencia de igual amplitud, el ajuste del CV se puede configurar a una frecuencia de 530‑1600 KHZ, R10, C19 para la red de retroalimentación positiva, C18 para la derivación de alta frecuencia. condensadores, para lograr una base común y el circuito, filtrado de fuente de alimentación C16 y derivación de alta frecuencia, filtrado de fuente de
- AMPLIFICACIÓN DE ALTA FRECUENCIA: Q2 Q1 amplificación adicional de la señal de amplitud de alta frecuencia, C20 para la capacitancia de acoplamiento, capacitancia de derivación de alta frecuencia C21, R11, R12 para la resistencia de polarización, B2 para la inductancia de conducción de banda ancha de alta frecuencia. Tensión de alta frecuencia de salida secundaria B2.

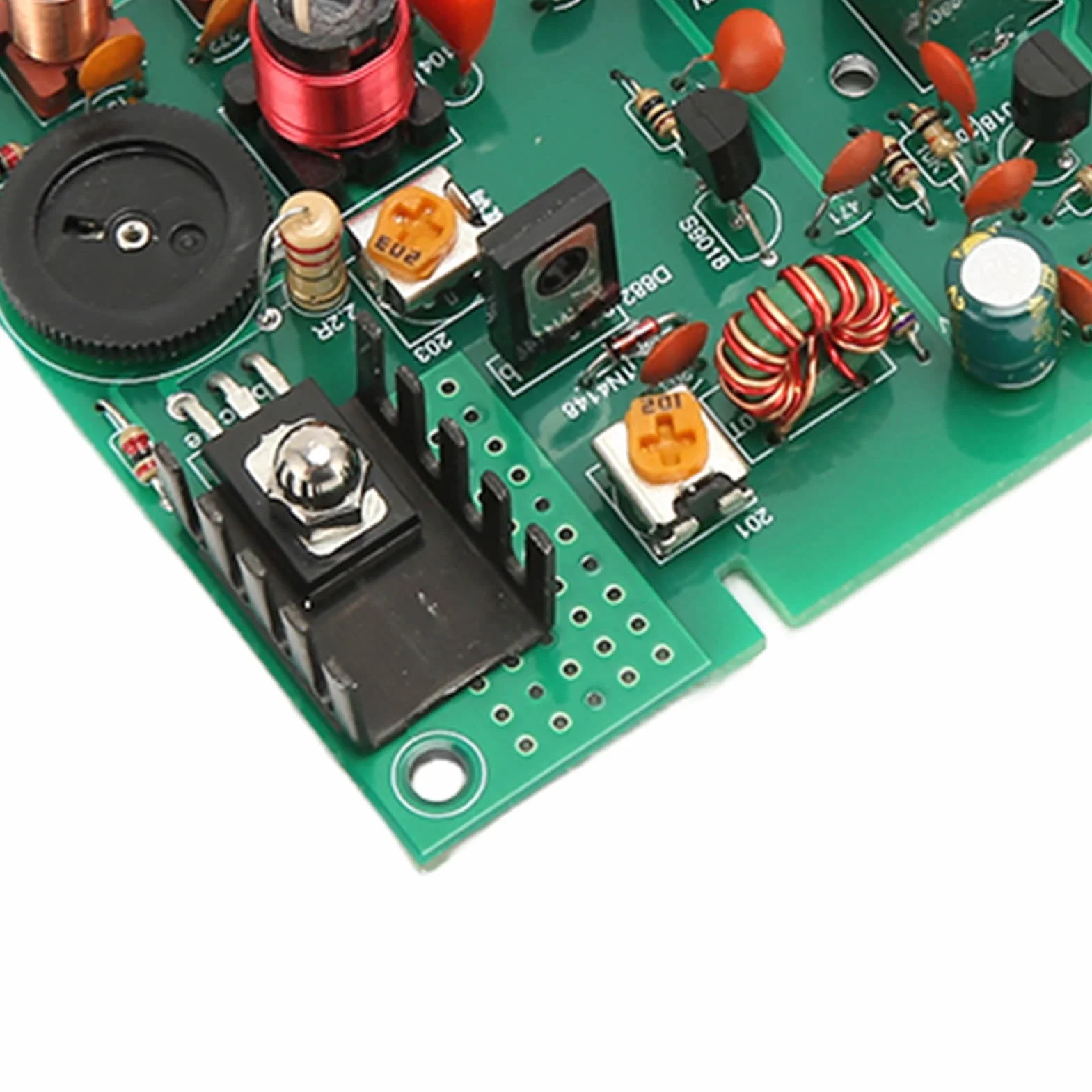

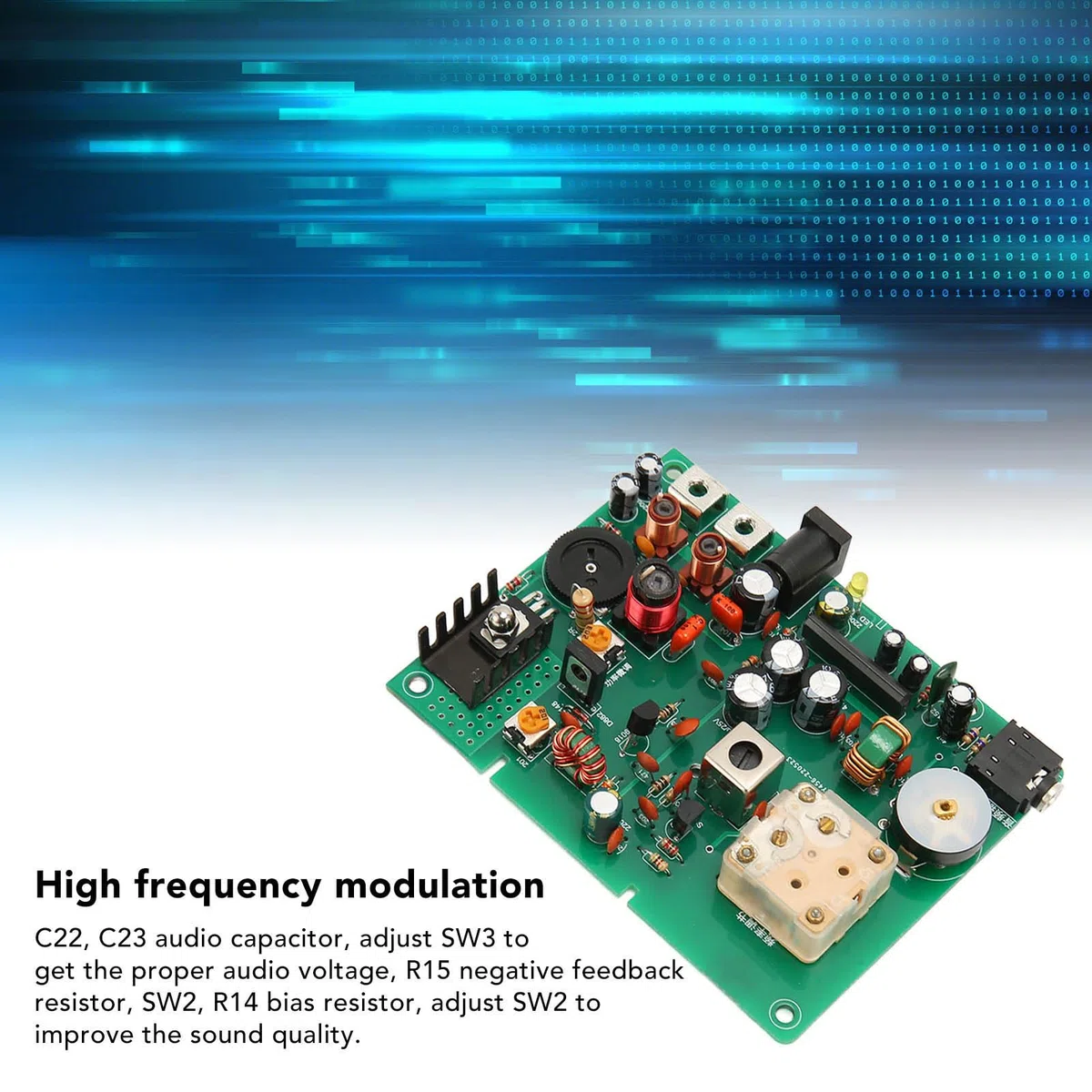

- MODULACIÓN DE ALTA FRECUENCIA: condensadores de sonido C22, C23, ajuste SW3 para obtener el voltaje de sonido correcto, resistencia de retroalimentación negativa R15, resistencia de polarización SW2, R14, ajuste SW2 puede mejorar la calidad del sonido.

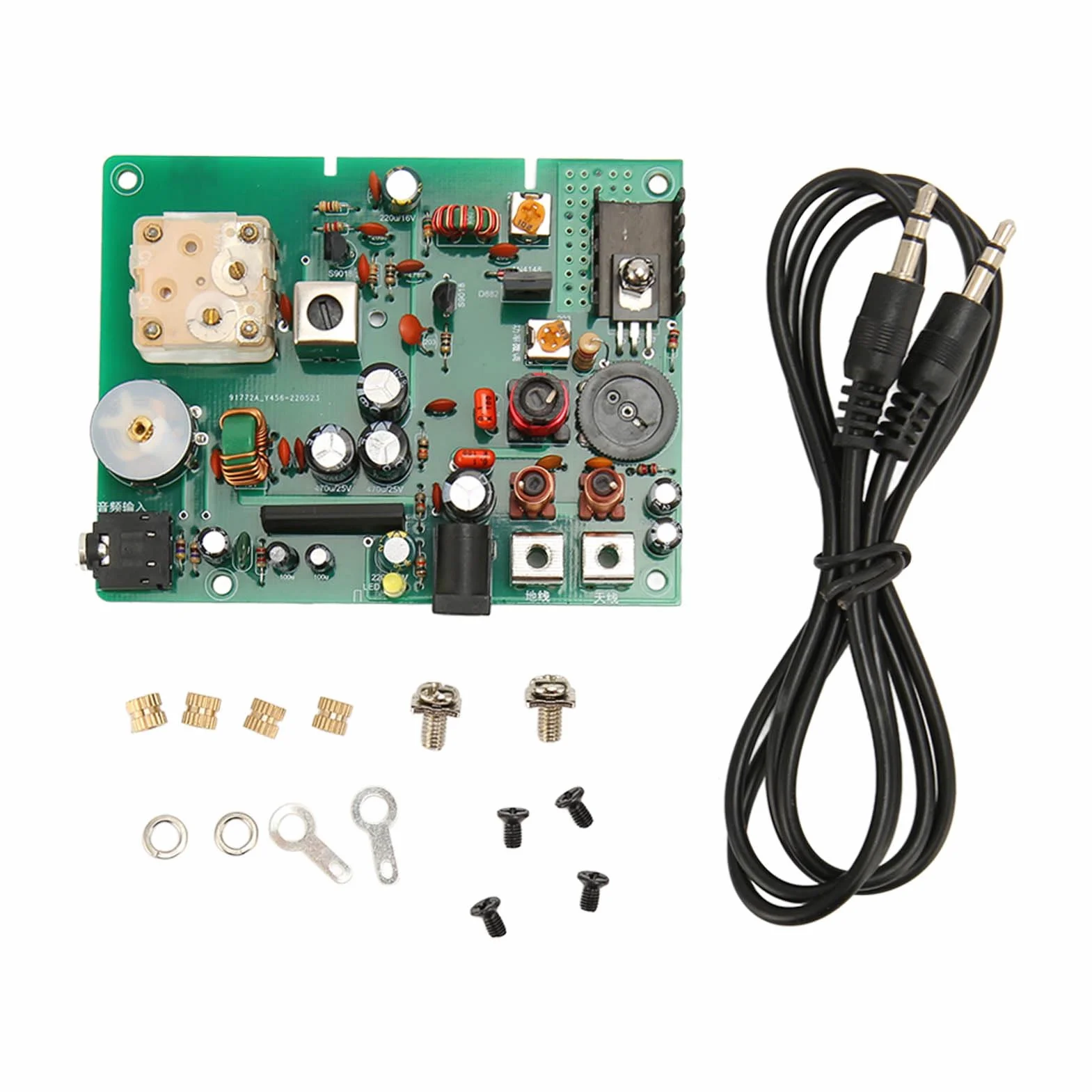

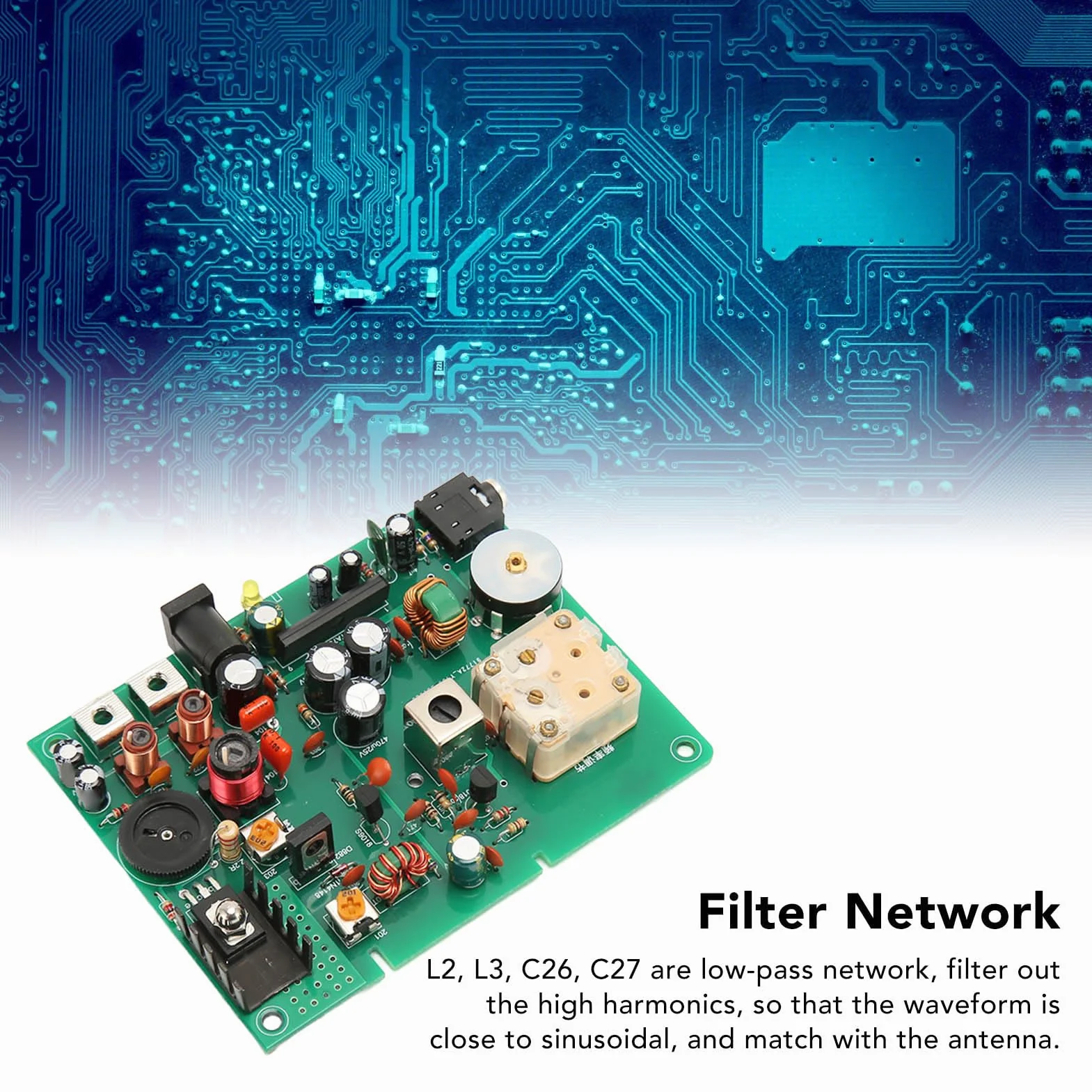

- RED DE FILTRO: L2, L3, C26, C27 para la red de paso bajo, filtra los armónicos altos, de modo que la forma de sea cercana a la sinusoidal, coincidiendo con la antena.
